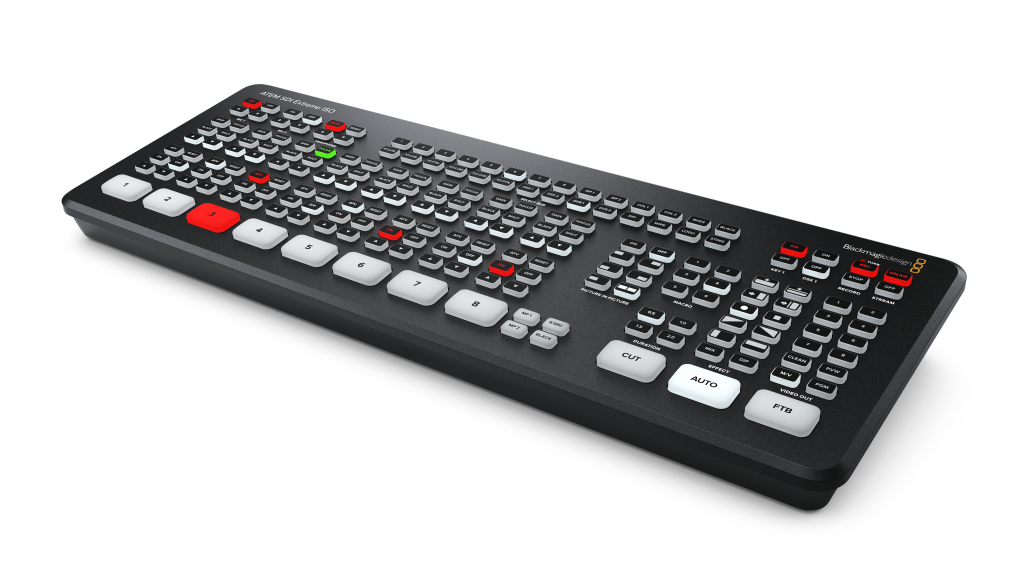

Blackmagic ATEM SDI Extreme ISO Mezclador de Vídeo

Blackmagic ATEM SDI Extreme ISO presenta el mismo diseño compacto de la versión ATEM Mini, pero sus conexiones SDI brindan la oportunidad de conectar cámaras y grabadores de calidad profesional. Esto ofrece una portabilidad sin precedentes a la hora de realizar producciones en directo, ya que es posible disponer de un extraordinario sistema de transmisión que cabe en un bolso pequeño o incluso en una mochila. De este modo, se facilita el uso de varias cámaras en exteriores para emitir en directo por YouTube o la conexión a estudios mediante el dispositivo ATEM Streaming Bridge. Al grabar con múltiples cámaras, se logran diferentes ángulos interesantes cuando se realizan entrevistas a distancia.

Este modelo dispone de todas las prestaciones de la versión ATEM SDI Pro ISO, pero cuenta además con ocho entradas y cuatro salidas SDI y permite grabar hasta nueve señales en formato H.264 simultáneamente, es decir, el programa y las ocho fuentes conectadas. A su vez, se crea un proyecto de DaVinci Resolve con el material grabado.



Conexiones

Total de entradas de video
8

Total de salidas
6

Total de salidas auxiliares
4

Total de entradas de audio
2 x 3.5 mm estéreo

Total de salidas de audio
1 x 3.5 mm estéreo

Conexión para código de tiempo
No disponible

Entradas de video SDI
8 x SDI 3G/HD de 10 bits.

2 canales de audio integrados.

Resincronización de fuentes
En todas las entradas SDI.

Conversión de formatos y frecuencia de imagen
En todas las entradas SDI.

Salidas SDI principales
4

Ethernet
Puerto Ethernet compatible con estándares 10/100/1000 BaseT para actualizar el dispositivo, controlarlo mediante el software, transmitir por Internet y conectar paneles directamente o a través de una red.

Interfaz informática
2 x USB-C 3.1 de primera generación para detectar el dispositivo como una cámara web, actualizarlo, controlarlo mediante el software, conectar paneles y grabar en unidades de almacenamiento externas.



Formatos compatibles

Formatos HD (entrada)
720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.
Formatos HD (salida)
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos de transmisión por Internet
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos UHD
No disponible

Muestreo de video
YUV 4:2:2

Precisión cromática
10 bits

Espacios cromáticos
Rec. 709

Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.



Especificaciones del producto

Compositores para superposiciones previas
4

Compositores para superposiciones posteriores
2

Compositores para superposiciones por crominancia
Hasta 4

Compositores para superposiciones lineales o por luminancia
Hasta 4

Compositor para transiciones
Solo efectos visuales digitales (DVE).

Total de capas
9

Generadores de carta de ajuste
5

Generadores de color
2

Efectos con bordes y sombra paralela
2

Interfaz
Resolución mínima del monitor de 1366 x 768.



Audio

Mezcla de audio
11 entradas y 2 canales de mezcla.

Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.

Indicador de volumen y picos. Herramientas de audio Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Control de ganancia principal.

Entrada analógica
Audio estéreo no balanceado

Retraso en entrada analógica
Hasta 8 fotogramas

Impedancia de entrada
1.8 k

Nivel máximo de entrada
+6 dBV

Alimentación para micrófonos
Disponible en las conexiones de 3.5 mm.



Transmisión

Transmisión directa
Permite transmitir en directo por Internet mediante el protocolo RTMP y una red Ethernet o una conexión móvil compartida mediante el puerto USB‑C.



Grabación

Grabación directa de audio y video
Puerto de expansión USB-C 3.1 de primera generación para grabar directamente en unidades de almacenamiento externas.

Grabación de video
Grabación de hasta 8 fuentes SDI ISO en archivos .mp4 (H.264) a un máximo de 70 Mb/s, en el formato de funcionamiento del mezclador, con audio AAC.

Grabación de la señal principal en archivos .mp4 (H.264) con audio AAC, según los ajustes de calidad y el formato de funcionamiento del mezclador.

Grabación de audio
10 entradas con 2 canales cada una, grabados en archivos .wav individuales de 24 bits a 48 KHz. Incluye 2 entradas para señales analógicas y 8 entradas SDI con 2 canales de audio integrado.

Conmutación
Programa con cambios de plano grabado en archivos .drp como un proyecto de DaVinci Resolve.

Sistema de archivos
ExFAT (Windows/Mac) o HFS+ (Mac).



Supervisión simultánea de imágenes

Supervisión simultánea de imágenes
16, 13, 10, 7 o 4 ventanas configurables para ver el anticipo, el programa, las 8 fuentes SDI, la función SuperSource, el contenido del reproductor multimedia, el estado de la transmisión y la grabación, y el nivel del audio.

Definición para visualización simultánea
HD



Reproductor multimedia

Reproductores multimedia
2

Canales
Imagen en primer plano y canal alfa para cada reproductor.

Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.

Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.



Control

Panel de control
Panel de control integrado. Software para controlar cámaras. Compatible con paneles físicos opcionales.

Conexión para paneles de control
Compatible con estándares 10/100/1000 Base-T. Permite la conexión del panel con el mezclador en forma directa o mediante una red Ethernet. Este modelo también admite una conexión directa mediante el puerto USB-C. Actualización del software mediante el puerto USB-C o la red Ethernet.

Compatibilidad con paneles de control
Incluye el programa ATEM Software Control. Compatible con dispositivos ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel y ATEM 4 M/E Advanced Panel. Este modelo también puede configurarse mediante el programa Blackmagic Videohub Hardware Panel Setup para asignar fuentes a destinos mediante unidades Videohub Smart Control Pro o Videohub Master Control Pro.

Panel de control incluido
ATEM Software Control para macOS 11.0 (Big Sur), macOS 12.0 (Monterey), o versiones posteriores, y Windows 10 de 64 bits o Windows 11.



Soporte informático

Actualización del dispositivo
Mediante conexión USB directa a equipos Mac OS X y Windows. Incluye el programa ATEM Switcher Utility.

Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.



Sistemas operativos

Mac 11.0 Big Sur,
Mac 12.0 Monterey o posterior

Windows 10 de 64 bits.
Windows 11.



Requisitos energéticos

Fuente de alimentación
1 fuente externa x 12 V.

Consumo
36W



Especificaciones físicas



Especificaciones ambientales

Temperatura de funcionamiento
5 °C a 40 °C (41 °F a 104 °F)

Temperatura de almacenamiento
-10 °C a 60 °C (14 °F a 140 °F)

Humedad relativa
0 % a 90 % sin condensación

Artículos incluidos

• ATEM SDI Extreme ISO
• Fuente de alimentación universal externa de 12 V (CC) con adaptadores para distintas tomas de corriente.

Comprar Blackmagic ATEM SDI Extreme ISO Mezclador de Vídeo

Ref. 001984.40000000-0-SWATEMMXEPCEXTISO-cons-10225680

EAN 9338716007978
