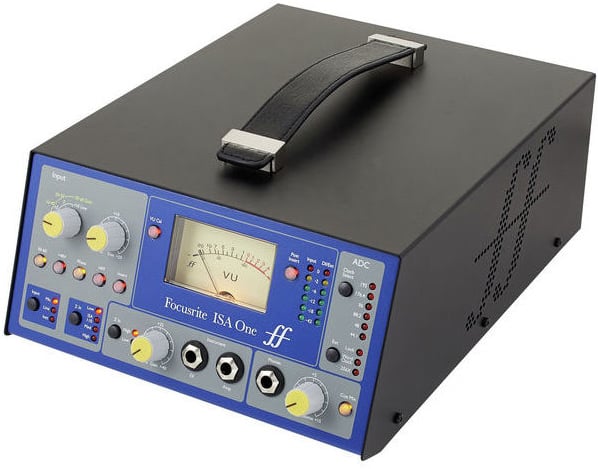

Focusrite Isa One Previo de Micrófono

El ISA ONE es un preamplificador del micrófono que está basado en un transformador de Focusrite con un chasis robusto y portátil, a un precio rompedor.

ISA One cuenta con la clásica tipología preamplificador del micrófono de la vendimia del módulo ISA110 original, que constituyó la piedra angular de cada canal de la legendaria consola Forté de Focusrite.

El preamplificador se complementa con una entrada de línea y un DI independiente canal, con control de ganancia dedicado, interruptor de impedancia activa o pasiva, una salida TRS Jack para encaminar a un amplificador y una salida XLR independiente en la parte trasera. Esta D.I. independiente hace que el ISA Uno sea ideal tanto para los ingenieros que deseen combinar una señal de guitarra DI'd con un gabinete de guitarra como para los artistas que requieren una única solución clásica para la guitarra y la voz exigente.

Un circuito de impedancia variable se ha añadido, que permite al usuario cambiar entre cuatro ajustes de impedancia de entrada cuidadosamente seleccionados. Además de la impedancia ISA110 original, tres ajustes de impedancia adicionales permiten una correspondencia perfecta, o desajuste del preamplificador con cualquier micrófono. También cuenta con un punto de inserción, si se presenta la necesidad de colocar un procesamiento adicional entre el preamplificador o DI y el convertidor opcional. La alimentación phantom, fase inversa y un 75 Hz , filtro de paso alto 18dB/octave también están disponibles en la fascia delantera en ángulo.

Medición de entrada independiente para ambos canales se proporciona en forma de una bobina de metro VU en movimiento con la calibración variable para adaptarse a señales analógicas y digitales de grabación, junto con dos medidores de picos de seis LED; las entradas se pueden medir ya sea antes o después de la inserción. Las calibraciones de los medidores utilizan todos los mismos puntos de referencia como sistema Pro Tools HD de Avid, permitiendo sin esfuerzo line-up.

Salida de auriculares de ISA One cuenta con un control de volumen dedicado, que ofrece una mezcla de escucha estéreo externo (a la pista simple clic o una alimentación de mezcla estéreo de una interfaz o una consola en vivo) envían a los auriculares a través de dos entradas jack TRS en la parte posterior de la unidad .

Características Principales:

Serie ISA preamplificador transformador

Protegido por una carcasa resistente y portátil, ISA One ofrece el clásico micrófono preamplificador Focusrite a su costo más bajo hasta la fecha.

Flexible D.I. independiente canal

ISA One es ideal tanto para los ingenieros y artistas que exigen por igual, con control de ganancia independiente, una salida para encaminar a un amplificador, una salida XLR independiente en la parte trasera y el enrutamiento al convertidor AD opcional.

Impedancia conmutable

Elija uno de las cuatro impedancias de entrada cuidadosamente seleccionados, incluyendo el ajuste de ISA110 original, para adaptarse a cualquier micrófono.

Salida de auriculares con control de volumen

ISA ONE puede alimentar ya sea una suma de las dos entradas a la salida de auriculares, o una mezcla de escucha estéreo externo (como una alimentación de mezcla estéreo desde una interfaz) a través de dos entradas TRS Jack en la parte posterior de la unidad.

Punto de inserción dedicada

Le permite realizar un procesamiento adicional entre el preamplificador o DI y el convertidor opcional, tal como un EQ o compresor.

Conversor A-D 192 kHz estéreo opcional

Puedes optar por actualizar tu unidad con una tarjeta digital opcional que ofrece el mejor rendimiento de los anuncios en su clase (rango dinámico de 118dB). Como alternativa, el ISA Uno Digitalcomes con el convertidor AD de serie. Más información sobre la opción del convertidor AD estéreo se puede encontrar aquí.

Respuesta de entrada de micrófono:

• Obtener rango = 0 dB a 60 dB en pasos de 10 dB + 20 dB de ganancia variable.
• Impedancia de entrada , variable como sigue:
• (Ajuste de impedancia de entrada equivalente a 1 kHz Impedancia conmutada).
• Bajo = 600 Ohms.
• ISA110 = 1.400 Ohms.
• Med = 2.400 Ohms.
• Alto = 6800 ohmios.
• EIN (ruido de entrada equivalente) = - 126dB medido a 60 dB de ganancia con 150 Ohm de impedancia de terminación y el filtro de paso de banda 22Hz/22kHz.
• El ruido en la salida principal con ganancia a la unidad (0 dB) = - 97dBu medido con un filtro de paso de banda 22Hz/22kHz.
• Relación señal a ruido en relación con la altura libre máxima (9dBu) = 106 dB.
• THD a medio de ganancia (30 dB) = 0,0009 % medida con una señal de entrada de 1 kHz - 20dBu y con un filtro de paso de banda 22Hz/22kHz.
• Respuesta de frecuencia a ganancia mínima (0 dB) = -0,5 dB abajo a 10Hz y - 3dB en 125kHz.
• Respuesta de frecuencia a la máxima ganancia (60 dB) =- 3dB a 16Hz y - 3dB 118kHz.
• CMRR = 98dB (Canal 1 , 1 kHz , ganancia máxima con 24 dBu de entrada).
• Crosstalk canal a canal: con la entrada de 10 dB a 1 kHz a Cha, salida chB = 104dBrA. Con la entrada de 10dB @ 10kHz a Cha, salida chB = 84dBrA.

Línea de respuesta de entrada

• Obtener rango = - 20dB a +10 dB en pasos de 10dB + 20 dB de ganancia variable
• Impedancia de entrada = 10k ? desde 10Hz a 200kHz
• El ruido en la salida principal con ganancia a la unidad ( 0 dB ) = - 96dBu medido con un filtro de paso de banda 22Hz/22kHz
• Relación señal a ruido en relación con la altura libre máxima ( 24dBu ) = 120 dB
• Relación señal-ruido relacionado a 0 dBFS ( +22 dBu ) = 118 dB
• THD a ganancia unitaria ( 0 dB ) = 0,001 %, medida con una señal de entrada de 0 dBu y con un filtro de paso de banda 22Hz/22kHz
• Respuesta de frecuencia de ganancia unitaria ( 0 dB ) =- 0.3dB abajo a 10Hz y - 3dB en 200kHz

Instrumento de respuesta de entrada

• Obtener rango = 10dB a 40dB variable continua
• Impedancia de entrada:
• Alta = mayor than1M
• Bajo = mayor que 300k
• El ruido en la ganancia mínima ( 10 dB ) = - 92dBu medido con un filtro de paso de banda 22Hz/22kHz
• El ruido en la máxima ganancia ( 40 dB ) = - 62dBu medido con un filtro de paso de banda 22Hz/22kHz
• THD a ganancia mínima ( 10 dB ) = 0,001 %, medida con una señal de entrada -10 dBu y con un filtro de paso de banda 22Hz/22kHz
• Respuesta de frecuencia con ganancia de 10dB con -10dB de entrada = 10 Hz - 100 kHz + / - 0.6 dB
• Respuesta de frecuencia con ganancia de 40dB con - 40dB entrada = - 2.5dB abajo a 10Hz y 0 dB a 100 kHz

Filtro paso alto

• Roll off = 18 dB por octava filtro de 3 polos
• 75Hz Frecuencia Fija medida en el punto 3dB

Medidores

• Bobina móvil ( MC ) del medidor es calibrado a 0 VU = +4 dBu con onda sinusoidal de 1 kHz fábrica . Con el botón VU Cal apretó el metro se puede ajustar en el panel posterior para permitir 0VU para igualar +10 dBu a +26 dBu con su muesca central que es igual a 22 dBu.
• Pico metros calibrados en la posición de retén para 0 dBFS = +22 dBu LED , la calibración es ajustable en el panel posterior para permitir 0dBFS para igualar +10 dBu a +26 dBu
• Encaminamiento con MC y pico 1 metro es después de la HPF , envío de inserción pre o conmutación de retorno posterior inserción. Peak2 es siempre pre canal ADC 2 , que puede ser alimentada por una entrada externa o de entrada del instrumento

Niveles LED son de la siguiente manera cuando la calibración máxima se establece en el centro de detención en el panel posterior . ( Esto es cuando se utiliza el ADC interno ) .

• 0 = 22 dBu
• -2 = 20 dBu
• -6 = 16 dBu
• -12 = 10 dBu
• -18 = +4 DBu
• -42 = - 20dBu

DELANTERO Y TRASERO CONECTIVIDAD

Analógicas canales Entradas :

• Entrada de micrófono : XLR x 1
• Entrada de línea : XLR x 1 y TRS x1
• Entrada de instrumento TRS Jack : XLR x 1
• Entrada del ADC externo: TRS Jack x 1
• Regreso: TRS Jack x 1

Salidas analógicas de Canal:

• Enviar : TRS Jack x 1
• Salida de línea balanceada: XLR x 1
• Salida DI : XLR x 1
• DI a través de : TS Jack x 1

Canal analógico adicional I / O:

• Mezcla Cue deja de entrada : TRS Jack x 1
• Mezclar Cue entrada derecha : TRS Jack x 1
• Salida de auriculares : ¼ " TRS Jack x 1

Peso

• 3.9kg

Dimensiones

• 220mm ( W ) x 104mm (H ) x 254 - 290 mm (D - arriba a abajo)
• 8.66 " ( W ) x 4.1 " (H) x 10 "- 11,4 " (D - arriba a abajo)
