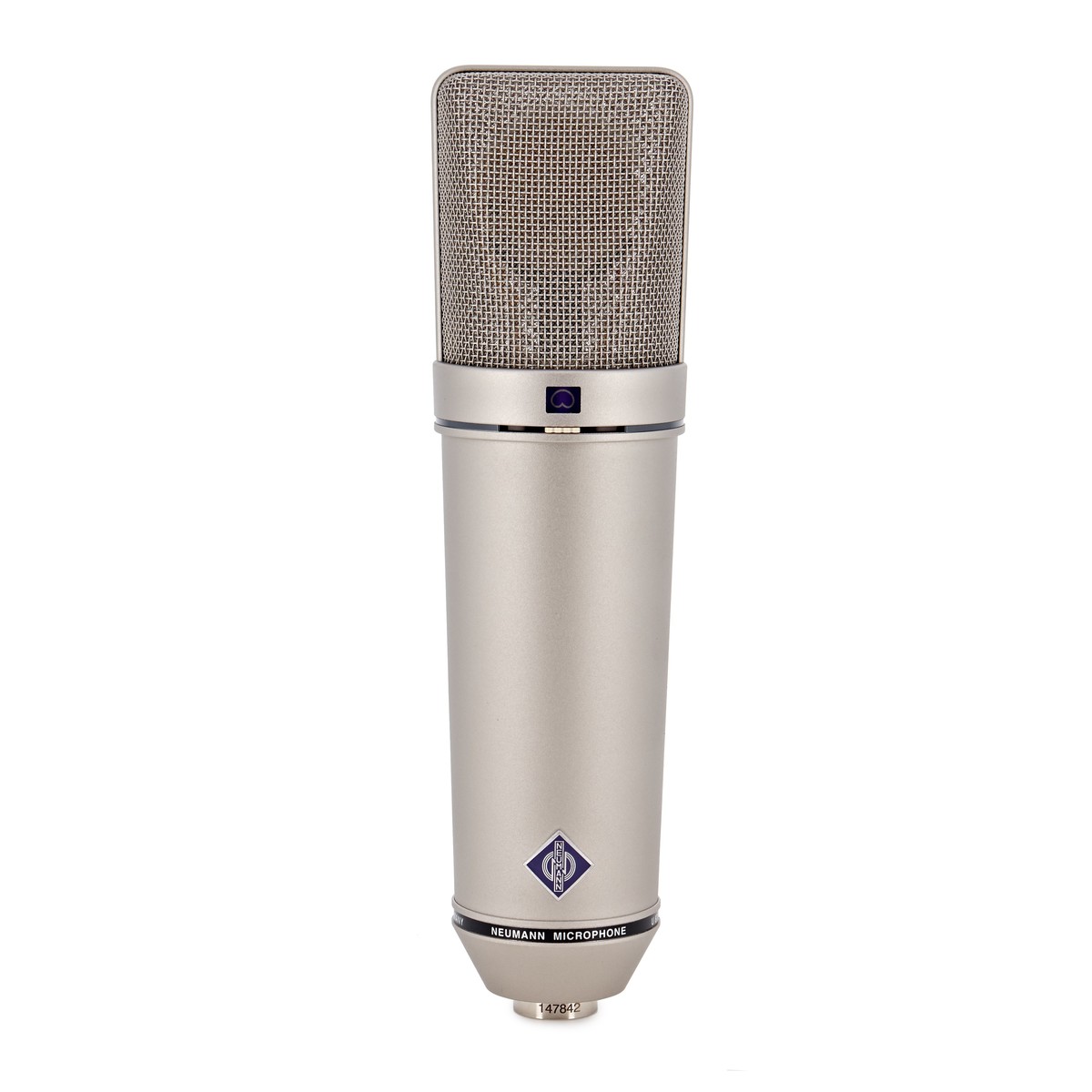

NEUMANN U-87 Ai Niquel Microfono Multipatron
Este micrófono es probablemente el más conocido y el más usado en los estudios. Está equipado con una cápsula de gran diafragma doble, con tres patrones direccionales: omnidireccional, cardioide y bidireccional (figura de 8). Selleccionables por medio de un interruptor, bajo la rejilla.
Posee un atenuador de 10 dB, en la parte trasera. Puede soportar niveles de presión sonora de hasta 127 dB, sin distorsión.
Además, la respuesta en frecuencia en graves, puede ser atenuada para evitar el efecto proximidad
APLICACIONES
El micrófono de condensador U 87 Ai, es un micrófono de gran diafragma, con doble membrana y tres patrones de directividad distintos. Tiene una respuesta en frecuencia y una respuesta transitoria únicas.
Los usuarios, reonocen el micrófono rápidamente, debido a su diseño distintivo único. Es una excelente solución como micrófono de propósito general en estudios, emisoras, cine y televisión.
El U 87 Ai se usa también como micrófono general para grabaciones de orquesta, micrófono de apoyo para instrumentos solistas, y como micrófono vocalista para todo tipo de música o palabra.
CARACTERÍSTICAS ACÚSTICAS
El U 87 Ai se orienta desde el frontal, donde tiene el logotipo de Neumann. La respuesta en frecuencia del patrón cardioide y del bidireccional es bastante plana para el sonido incidente frontal, incluso en alta frecuencia. El micrófono puede ser usado muy cerca de la fuent de sonido, sin que suene poco natural o chillón. Por medio de un filtro paso alto, podemos atenuar el ruido en baja frecuencia o estructural.
PATRONES DIRECCIONALES
La cápsula de doble diafragma, está montada elásticamente y protegida por una enorme rejilla. Un conmutador bajo la misma selecciona entre los tres disponibles: omnidireccional, cardioide y bidireccional. Una pequeña ventana sobre este conmutador, nos muestra el símbolo del patrón seleccionado.
ELECTRÓNICA
La letra A, de la referencia, indica una nueva generación, comparándolos con los U 87 i, que se construyeron de 1967 a 1986. Las modificaciones son sólo en los componentes electrónicos. La cápsula permanece invariable.
La circuitería, hoy en día, permite el aumento del márgen dinámico del U 87 Ai, por medio del suministro de las tensiones de polarización a través de una resistencia reducida. El resultado es una sensibilidad mayor (10 dB para la misma presión sonora), y una relación señal / ruido mejorada en 3 dB.
FILTROS Y ATENUADORES
Un conmutador colocado en la parte trasera, atenua la sensibilidad en 10 dB. Cuando este control está activo, el micrófono puede captar hasta 127 dB (equivalente a 45 Pascales de presión), sin distorsión.
Un conmutador adicional en la parte trasera, permite cambiar la frecuencia de corte del filtro paso alto. Esto permite reducir las interferencias en baja frecuencia, directamente a la entrada del amplificador de micófono.
Esta configuración también compensa el inevitable realce en baja frecuencia que se produce cuando cualquier gradiente de presión se usa en distancias cortas (efecto proximidad).
La característica cardioide, mantiene una respuesta en frecuencia suave a una distancia de 30 o 40 cm. Con el patrón bidireccional, incluso a una distancia de 15 a 20 cm.
Características
- Principio acústico: Gradiente de presión
- Patrón direccional: Omnidireccional, cardioide, bidireccional (figura de 8)
- Respuesta en frecuencia: 20 Hz-20 kHz
- Sensibilidad: 20/28/22 mV (1 kHz, 1 KOhm.) Omni/Cardioide/Fig. 8
- Impedancia nominal: 200 Ohms.
- Impedancia nominal de carga: 1 KOhm.
- Ruido equivalente: 26/23/25 dB, acorde a IEC60268-1 (ponderación CCIR 468-3) Omni/Cardioide/Fig. 8
- Ruido equivalente ponderado A: 15/12/14 dB A, acorde a IEC60268-1 (ponderación CCIR 468-3) Omni/Cardioide/Fig. 8
- Relación señal/ruido: 68/71/69 dB, (re 90dBSPL) acorde a IEC60268-1 (ponderación CCIR 468-3) Omni/Cardioide/Fig. 8
- Relación señal/ruido ponderado A: 79/82/80 dBA, (re 90dBSPL) acorde a IEC60268-1 (ponderación CCIR 468-3) Omni/Cardioide/Fig. 8
- Nivel máximo SPL: 117 dB (THD<0.5%, cardioide)
- Nivel máximo SPL con preat.: 127 dB (THD<0.5%)
- Máxima tensión de salida: 390 mV
- Rango dinámico del amplificador ponderado A: 105 dBA (THD<0.5%, cardioide)
- Alimentación: Phantom 48 V ± 4 V
- Consumo de corriente: 0.8 mV
- Conector: XLR 3 pines macho
- Peso: 500 g
- Diámetro: 56 mm
- Longitud: 200 mm
- Opciones: Disponibles colores negro y níquel.
